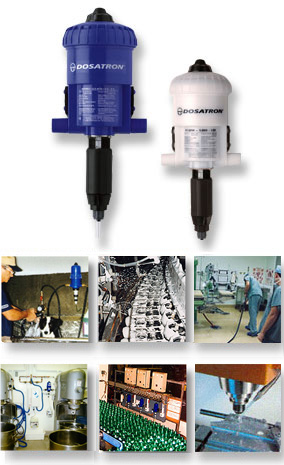

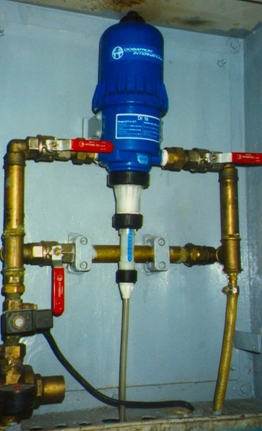

DOSATRON사의 워터파워 도우징 펌프는 사용이 간편하고 독창적인 작동원리로 인해 30여년간 전세계 각국에서 설치 사용되고 있으며, 그 가치가 입증되어 있습니다.

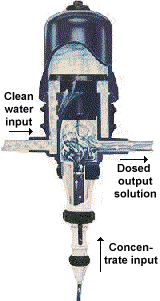

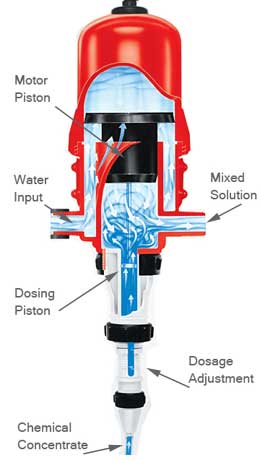

용수 공급라인과 직접 연결하여, 전기 공급없이 자체 물의 힘만을 동력원으로 사용합니다.  즉 공급되는 물에 의해,
DOSATRON 펌프가 작동하여 작업자가 설정한 희석비 만큼의 원액을 정량 흡입하게 됩니다.  흡입된 원액은 DOSATRON 펌프 내부에서 혼합되어 downstream으로 압송하게 됩니다.  이에 따라 1회 설정만으로 추가적인 작업 및 부속 설비나 장치가 불필요합니다.
원액 희석비는 공급되는 용수 부피와 직접 비례하여 공급되므로, 불안정한 水量이나 수압에서도 일정한 희석비를 유지할 수 있습니다.  이에 따라, 항상 정밀한 희석비를 유지할 수 있으므로 과도한 원액 공급의 위험을 방지할 수 있어, 환경 보호와 비용절감 측면에서 유리합니다.



DOSATRON INTERNATIONAL(FRANCE)

기존 방식의 문제점



DOSATRON

수동식 (Manual Dosing)

  과량 혹은 과소 희석
  혼합시간
  불결하고 위험한 작업환경
  원액과 접촉시 작업자의 피부손상 우려

벤츄리 방식 (Venturi Dosing)

  원액의 점도, 온도,용수의 수량 및 수압,  back pressure등에 의해 정량 공급 오류
  희석비 조절 및 보정 곤란
  수압에 민감하므로 수량에 따른 보정 필요

전기식 정량 펌프 (Electrical Dosing)

  맥동현상 : 토출 정확성 결여 우려
  水量에 비례한 정확한 도우징을 위해 유량계 필요
  셀프 프라이밍 기능 없음
  맥동현상으로 인해, 비 희석 용액 분사 우려
  용수 공급라인의 수압에 따라 보정 필요

DOSTRON 사용 방식
전기 공급이 필요없는 수압, 부피비례 방식
水量 에 비례하여 항상 일정한 도우징 가능
정확성 향상 : 가공 제품의 표면 정도 향상
도우징량이 항상 일정, 균질 혼합 가능
수압에 의해 혼합용액을 직접 downstream으로 압송
필요시 간단하게 희석비 조절 가능
설치가 단순하고, 운전 및 보수가 간단함 (전기적 위험 요소 제거)
4미터까지 셀프 프라이밍 가능

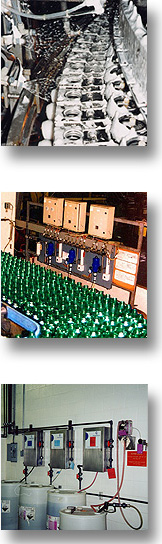

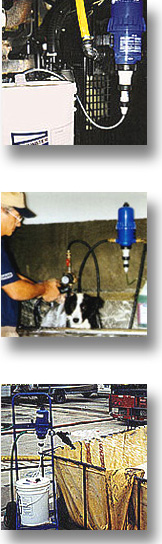

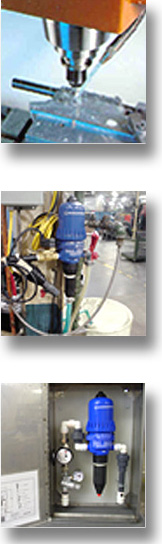

DOSATRON사의 워터파워 도우징 펌프NC 가공기나 일반 절삭 가공 설비에 설치된 절삭 오일 탱크를 수용성 가공유로 채울 경우 정확한 희석비로 희석시켜 충진할 수 있다.  펌프는 고정식 설치나 이동식으로  모두 사용이 가능하며, 여러 절삭 가공 설비에 적용하는 집중 급유식에도 사용할 수 있다.
DOSATRON 펌프의 희석 기술은 배관라인의 수압만으로 작동되며, 공장 용수 사용시 발생할 수 있는 라인내의 수압 변화나 수량 변화와 무관하게 정확한 희석비를 유지한다.  또한 최대 4미터 이내에서는 셀프프라이밍(최초 자동 흡입 기능)이 가능하고, 고점성 윤활유제도 흡입할 수 있다.  이에 따라 항상 균일한 정량 공급이 가능하며, 펌프에 부착되어있는 희석 눈금을 직접 확인하여 관리할 수 있으며 자유롭게 희석비율을 조절할 수 있다.
정확한 정량 공급 및 희석비율의 유지를 통해, 절삭공구의 조기 마모를 피할 수 있으며, 절삭표면 품질을 향상시켜 준다.  또한 과도한 희석으로 인해 발생하는 절삭 폐수 증가 위험이 사라지게 되어 절삭유의 합리적인 관리가 가능하게 된다.
한편, 공장에서 흔히 발생하는 미생물에 의한 오일 변질을 방지하기 위해 살균제 첨가를 위한 별도의
DOSATRON 펌프를 오일 여과장치나 리사이클 유니트에 추가 설치할 수도 있다.

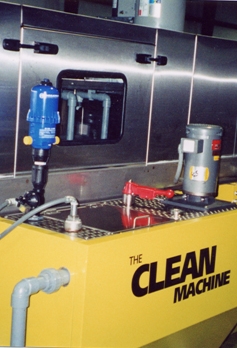

DOSATRON  정량 희석 펌프는 공급되는 물의 힘을 동력원으로 이용하여, 금속 표면 처리를 위한 산 알칼리계의 탈지제 혹은 방식제의 연속 희석용으로 사용된다.
DOSATRON 펌프는 수량에 비례하여 정량 공급하게끔 되어 있어, 배관라인에서의 수압이나 유속의 변화가 발생하여도, 과량 혹은 과소 희석되지 않고 항상 정확한 희석비를 유지시켜 주며, 반복 사용하여도 설정된 희석비가 유지된다.  이에 따라 작업자 개인의 안전과 폐수 감소에 크게 기여하며, 희석비 설정이 단순하고 손쉽게 조절 가능하다.
기존의 저압 분사 라인에 직접 연결 설치할 수 있으며, 고압 유니트 사용시에도 적용 가능하다 (사양 참조).
또한 최대 4미터 이내에서는 셀프프라이밍(최초 자동 흡입 기능)이 가능하고, 고점성 탈지제도 흡입할 수  있으며, 항상 균일한 희석을 보장한다.  일반 정량펌프에서 볼 수 있는 맥동 현상이 없으며, 펌프에 부착되어있는 희석 눈금을 직접 확인하여 관리 할 수 있고 자유롭게 희석비율을 조절할 수 있어 작업자의 생산성 향상에 크게 기여하고 있다.

DOSATRON  정량 희석 펌프는 공급되는 물의 힘을 동력원으로 이용하여, 바렐 연마시 연마제의 정밀, 연속 희석용으로 사용된다.  특히 바렐 연마제는 세척및 탈지, 연마 효과의 강화, 폴리싱, 제품의 산화 방지를 위해 정확한 양의 희석이 필요하며,  희석비는  다양한 기능을 부여하는 연마제의 효율에 크게 영향을 준다.  한편, 희석 탱크내로 유입되는 물의 속도는 비교적 느리므로, 24시간 작업시 일정하고 정확하게 연마제의 희석비를 유지해야만 한다.
이러한 작업 특성과 관련하여,
DOSATRON  펌프는 수량에 비례하여 정량 공급하게끔 되어 있어, 배관라인에서의 수압이나 유속의 변화가 발생하여도, 탱크 내의 희석비는 항상 일정하게 유지된다.
또한 최대 4미터 이내에서는 셀프 프라이밍(최초 자동 흡입 기능)이 가능하고, 고점성 연마제도 흡입할 수 있으며, 발포성 원액에 대해서도 사용 가능하므로 항상 균일한 정량 공급이 보증되며, 펌프에 부착되어있는 희석 눈금을 직접 확인하여 관리할 수 있으며 자유롭게 희석비율을 조절할 수 있어 작업자의 생산성 향상에 크게 기여하고 있다.

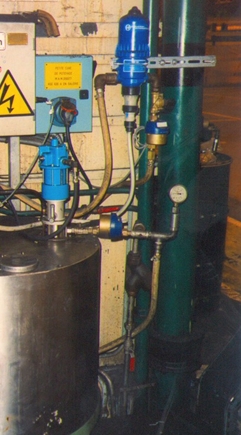

DOSATRON  정량 희석 펌프는 공급되는 물의 힘을 동력원으로 이용하여, 다이케스팅, 고무나 플라스틱 금형 등의 수용성 이형제의 정확한 자동 정량 희석용으로 사용된다.  특히 DOSATRON  펌프는 기존 공장내 배관 시설을 그대로 이용하여 물 공급라인에 쉽게 설치할 수 있어,  스프레이건이 장착된 다이코터에 직접 연결 사용하거나, 혼합 탱크용 물 공급라인에 설치할 수 있다.  또한 다이케스팅 설비에 장착된 스프레이 시스템도 연결 사용하여, 항상 일정 원액을 정밀하게 희석할 수 있다.
이형제 탱크에는 불순물의 유무를 확인할 수 있는 도전 센서, 저수위 감지 센서, 알람, 교반장치 및 사용용액의 회수 펌프등이 추가로 설치될 수 있다.  펌프 관리를 용이하게 하기 위해, 직결로 2대 설치할 경우, 작업 중단없이 이형제 공급이 가능하다.
DOSATRON  펌프의 핵심 기술인 수량 비례 방식의 정량 희석을 통해 공급되는 물의 수압이나 유속에 상관없이 항상 정확한 양의 이형제 희석이 보장되므로 금형의 생산 신뢰성이 크게 향상되며, 과도한 희석이 방지되므로 폐수 처리에 따른 환경 관리 측면에서도 유리하다.
또한 최대 4미터 이내에서는 셀프 프라이밍(최초 자동 흡입 기능)이 가능하고, 고점성 이형제도 흡입할 수 있다.  이에 따라 항상 균일한 정량 공급이 가능하며, 펌프에 부착되어있는 희석 눈금을 직접 확인하여 관리할 수 있으며 자유롭게 희석비율을 조절할 수 있어 작업자의 생산성 향상에 크게 기여하고 있다.

PRODUCT LINE: SPECIFICATION CHART

    D3 RE3000
    D25 RE2 IE PO
    D3 RE10
    D3 RE2
    D3 RE25 IE
    D3 RE5
    D45 RE1.5

    0.03-0.3 % [1:3000 - 1:333]
    0.2-2% [1:500-1:50]
    1-10 % [1:100 - 1:10]
    0.2-2 % [1:500 - 1:50]
    5-25 % [1:20 - 1:4]
    1-5 % [0.5 - 5 %]
    0.2-1.5 % [1:500 - 1:67]

    D45 RE8
    D45 RE3
    D45 RE3000

    3-8 % [1:33 - 1:12.5]
    0.5-3 % [1:200 - 1:33]
    0.03-0.1 % [1:3000 - 1:1000]

    D25 RE10
    D25 RE5
    D25 RE4
    D25 RE2
    D25 RE09
    D25 RE1500
    D25 F2
    D25 F1
    D25 F02
    D25 RE2 IE PO

    3 - 10 % [1:33 - 1:10]
    1 - 5 % [1:100 - 1:20]
    0.5 - 4 % [1:200 - 1:25]
    0.2 - 2 % [1:500 - 1:50]
    0.1 - 0.9 % [1:1000 - 1:111]
    0.07 - 0.2 % [1:1500 - 1:500]
    2 % [1:50]
    1 % [1:100]
    0.2 % [1:500]
    0.2 - 2 %[1:500 ? 1:50]

    DIA4 RE

    1 - 4 % [1:100 - 1:25]

견적요청☜클릭
상기제품에 대하여 견적서가 필요하신 업체는 견적요청서를 보내주세요.

Model

Maximum Flow Rate

Flow Range

Pressure Range

Ratios

Percent

D07RE5

3 GPM / 12 LPM

0.02 to 3.0 GPM
0.08 to 12 LPM

4.30 to 85.0 PSI

1:128 to 1:18

0.80 to 5.5%

D07RE125

3 GPM / 12 LPM

0.02 to 3.0 GPM
0.08 to 12 LPM

4.30 to 85.0 PSI

1:667 to 1:80

0.15 to 1.25%

D128R

7 GPM / 27 LPM

0.09 to 7.00 GPM
0.34 to 27.0 LPM

7.00 to 70.0 PSI

1:200/1:128/1:100

0.50 to 1.00%

D200REIE (Side-Inject)

7 GPM / 27 LPM

0.09 to 7.00 GPM
0.34 to 27.0 LPM

7.00 to 70.0 PSI

1:500 to 1:50

0.20 to 2.00%

D310RE

7 GPM / 27 LPM

0.09 to 7.00 GPM
0.34 to 27.0 LPM

7.00 to 70.0 PSI

1:33 to 1:10

3.00 to 10.0%

D400RE

7 GPM / 27 LPM

0.09 to 7.00 GPM
0.34 to 27.0 LPM

7.00 to 70.0 PSI

1:200 to 1:25

0.50 to 4.00%

DI520

7 GPM / 27 LPM

0.08 to 7.00 GPM
0.34 to 27.0 LPM

7.00 to 57.0 PSI

1:20 to 1:5

5.00 to 20.0%

D25F

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

4.30 to 85.0 PSI

1:128 Fixed

0.80 to 0.80%

DI16

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

4.30 to 85.0 PSI

1:500 to 1:64

0.20 to 1.60%

DI150

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

4.30 to 85.0 PSI

1:100 to 1:20

1.00 to 5.00%

DI210

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

7.00 to 57.0 PSI

1:50 to 1:10

2.00 to 10.0%

DI1500

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

4.30 to 85.0 PSI

1:1500 to 1:500

0.07 to 0.2%

D25RE1500

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

4.30 to 85.0 PSI

1:1500 to 1:500

0.07 to 0.2%

D25RE2

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

4.30 to 85.0 PSI

1:500 to 1:50

0.20 to 2.00%

D25RE5

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

4.30 to 85.0 PSI

1:100 to 1:20

1.00 to 5.00%

D25RE10

11 GPM / 42 LPM

0.05 to 8.8 GPM
0.16 to 33.3LPM

4.30 to 58.0 PSI

1:33 to 1:10

3.00 % to 10.00%

D25RE09
D25RE09

 11 GPM / 42 LPM

0.05 to 11 GPM
0.19 to 42 LPM

 4.3 to 85.0 PSI

 1:1000 to 1:112

 0.1% to 0.9%

DI110

11 GPM / 42 LPM

0.05 to 11.0 GPM
0.19 to 42.0 LPM

7.00 to 57.0 PSI

1:100 to 1:10

1.00 to 10%

D45RE3000

20 GPM / 76 LPM

0.40 to 20.0 GPM
1.51 to 76.0 LPM

7.00 to 70.0 PSI

1:3000 to 1:1000

0.03 to 0.10%

D45RE15

20 GPM / 76 LPM

0.40 to 20.0 GPM
1.51 to 76.0 LPM

7.00 to 70.0 PSI

1:500 to 1:66

0.20 to 1.50%

D45RE3

20 GPM / 76 LPM

0.40 to 20.0 GPM
1.51 to 76.0 LPM

7.00 to 70.0 PSI

1:200 to 1:33

0.50 to 3.00%

D45RE8

20 GPM / 76 LPM

0.40 to 20.0 GPM
1.51 to 76.0 LPM

7.00 to 70.0 PSI

1:33 to 1:12

3.00 to 8.00%

D8R

40 GPM / 151 LPM

2.20 to 40.0 GPM
8.32 to 151. LPM

2.00 to 110. PSI

1:500 to 1:50

0.20 to 2.00%

D8R150

40 GPM / 151 LPM

2.20 to 40.0 GPM
8.32 to 151.0 LPM

2.00 to 110.0 PSI

1:100 to 1:20

1.00 to 5.00%

D20S

100 GPM / 379 LPM

5.00 to 100.0 GPM
18.9 to 379.0 LPM

2.00 to 120.0 PSI

1:500 to 1:50

0.20 to 2.00%



견적요청☜클릭
상기제품에 대하여 견적서가 필요하신 업체는 견적요청서를 보내주세요.

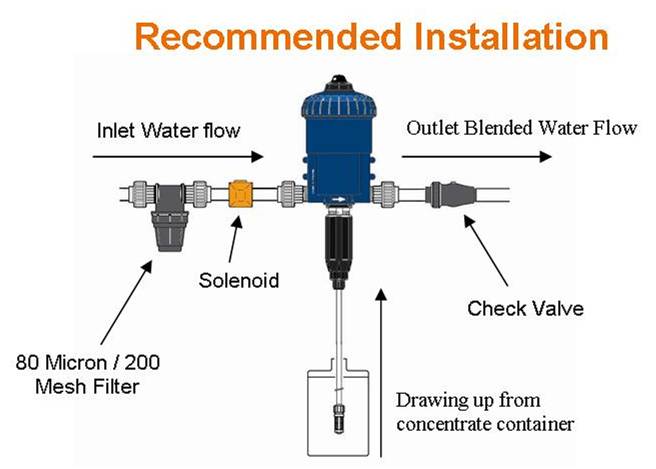

PRODUCT ACCESSORIES

Solenoid Valves
Sizes: 1/4", 3/8", 1/2", 3/4", 1"
Voltage: 24V or 120V or 240V
Chemical resistant valve (Noryl)

Filters
200 Mesh / 80 Micron
Y-Type with cleanout: 3/4", 1", 1 1/2", 2"
T-Type: ?

Check Valves
Schedule 40 PVC: 3/4", 1", 1 1/2", 2"
Schedule 80 PVC, Chemical Resistant: 3/4", 1"

Maintenance Kits

Pressure Regulator
Sizes: 3/4", 1", 1 1/2"

Seal Kits

Water Meter
Digital or Analog
Sizes: 3/4", 1"
