Z-PAC (페이스트 타입 펌프 팩킹)
Z-PAC (페이스트 타입 펌프 팩킹)
메카니칼 씰과 직조 팩킹의 단점을 보완하고 그 장점만을 살리기 위하여 최근 미국에서 개발된 PASTE 타입의 펌프 및 밸브 팩킹
▷장점
≫윤활성이 뛰어나므로 별도의 냉각수가 불필요하다.
≫마찰계수가 낮아지므로 축의 마모가 적고 전력소모가 줄어든다.
≫밀봉성이 뛰어나므로 누수가 없다.
≫패킹의 교체시기를 대폭 연장할 수 있다.
▷특 성
팩킹의 교체 불필요
설치
1∼2년후 약간의 누수가 발생할 때에는Z-PAC을 조금씩 보충함으로써 끝난다.
설치 및 보관의 용이
Z-PAC은
펌프의 내부에 단순히 채워 넣기만 하면 되므로 설치가 용이하고, 펌프나 밸브의
싸이즈와 무관하게 설치할 수 있으므로 여러 싸이즈의 직조 팩 킹 보관이 불필요하다
누수 ZERO
Z-PAC은
자체에 윤활제를 포함하고 있어 별도 의 냉각장치나 과열방지를 위한 누수가 불 필요.
또한, 마모된 축에 사용하여도 탁월한 보상효과가 있어 누수는 거의 "ZERO"
경제적인 팩킹
직조 팩킹과 비교하여 교체가 필요 치 않고 수명이 길며, 누수가 없고 다양한 패킹
싸이즈를 갖출 필요가 없다. 또한 이 Z-PAC은 샤프트 손상이 전혀 없다.

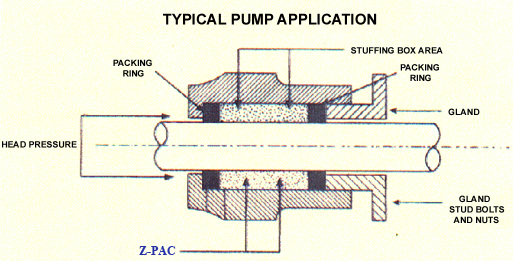

▷Z-PAC 설치 방법
1. 랜턴 링과 낡은 패킹을 제거한다.
2. 축과 그랜드의 이상유무를 파악하고 깨끗이 청소한다.
3. SEAL WATER와 윤활유
인입구를 잠근다.
4. 하부 팩킹 링을 삽입한다.
5. Z-PAC을 단단히 채운다.
6. GLAND 피동 차를 제거하고 상부팩킹 링을 삽입한다. GLAND 를 제 위치에
고정시키고 손으로 꽉 조인다.
7. 펌프를 15∼20분간 작동시킨다.
8. GLAND
BOLT를 누수가 ZERO가 되거나 최소로 될 때까지 조인다.
*그랜드 팩킹 대신 1/8" (3 mm) 가스켓
이나 테프론 가스켓 또는 동판으로 대체할 수가 있다 .
* Z-PAC은 단지 때때로
추가하여 보충 하지만 교체할 필요는 전혀 없다 !
직 조 팩 킹 |
메 카 니 칼 씰 |
Z-PAC |
정확한 치수가 필수적임. |
좌 동 |
장비의 다양한 치수에 무관함. |
팩킹의 윤활 및 과열방지를 위해 누수가 필히 요구됨. |
손상되기 전까지는 누수 없으나 손상되면 누수가 많이 발생됨. |
누수가 전혀 없음. 경우에 따라 누수가 되더라도 극히 소량임. |
정기적으로 교체하여야 함. 펌프 가동정지 필요. |
손상되면 즉시 교체. 펌프가동 정지 필요. |
교체할 필요가 전혀 없고
단지 보충함. |
장비의 마모 초래.(축 등) |
마모 없음. |
무시할 정도의 마모. |
재질에 따라 최초의 비용 상이함. |
최초의 비용이 고가임. |
낮은 초기 비용. |
가끔 냉각이 요구됨. |
가끔 냉각이 요구됨. |
냉각이 전혀 필요 없음. |
▷종류
Z-PAC 종류 |
특징 |
용도 |
Z-100 |
PH2-13, 사용온도 100℃,짙은 회색, PH2-13까지 사용. (납볼 O) |
하수, 폐수 처리용, 기타 슬러지가 많은 경우에 사용. |
Z-200 |
저온의 유체에 사용. 크림색으로 유체의 색을 오염시키지 않음. (납볼 X) |
크림색의 유체에 사용 |
Z-300 |
유체의 온도나 압력이
비교적 높은 경우 사용. |
보일러 피드 펌프 등에 사용 |
Z-400 |
축의 회전이 빠르지 않은 밸브에 이상적이다. |
밸브나 교반기에 주로 사용 |
Z-500 |
인체에 무해한 테프론과 무독성 윤활유를 주원료로 사용 |
식품설비나 식수용 라인에 사용 |
Z-1000 |
인조의 탄소 섬유가 주원료로 사용 |
제지공장 등 |
Z-2000 |
EXPANDED GRAPHITE를 주원료로하여
내열성과 윤활성이 뛰어남. |
고속회전체나 고온에 사용 |
▷포장단위
Z-PAC |
페이스트 타입 펌프 팩킹 |
5POUND |
1C/N |
