주철과 강철로 제작된 전천후 가스켓 절단기계



MODEL: GC-500&1000



석면 판, 테프론 판, 고무 판 등을 원형으로 절단할 수 있는 공구로서 작업 현장에서의 필수적인 공구이고, 칼날은 견고한 코발트 합금강의 재질로 되어 있어 절단두께는 12㎜ 두께까지 절단 할 수 있는 간편한 작업공구이다.
이 공구의 투자회수 기간은 아주 단 기간인데 가장 작은 가스켓 재료 자투리까지도 활용하기 때문에 금전상 절약이 된다.

절단 범위

GC- 500

30mm~ 500mm

GC-1000

30mm~1000mm

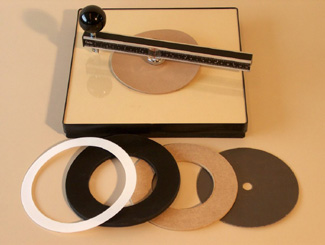

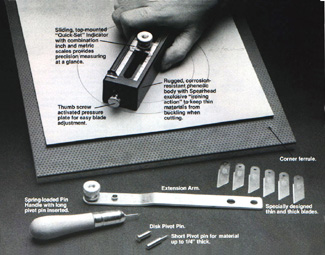

MODEL: 748-E25



판 위에 칼날을 꽂아 간편하게 작업할 수 있는 가스켓 절단기이다.



절단 범위

1"~25" (25mm~620mm)



MODEL: GC-1550/M



이 모델은 주철 (CAST IRON) 과 강철 (STEEL)로 만든 품질이 우수한 가스켓 절단기이다.
철판을 제외한 가스켓 이나 재래식 물질은 모두 다 신속하게, 때로는 천천히 자를 수 있는 정밀 한 기계이다.
이 기계를 바이스나 각이난 모서리 쇠뭉치 위에 장치한 후 사용하면 된다.

GC-1550 (수동식)

사용 범위

이 기계는 현재 수천 대나 판매되었으며 다방면의 산업분야에 사용되고 있다.
그 분야는 화학 공장, 발전소, 조선소, 양조장, 염료 공장, 정유소, 냉동공장과 제지소 등이다.

절단 가스켓 SIZE

M3 형 모델 기계는 내경 직경이 2“ (50mm) 에서 외경 직경이 22”(550mm)의   가스켓을 절단 할 수 있다.
또, 센터 바 만 교체하면 내경 22" 에서 외경 42”(1050mm) Size 와 또는 내경 42" (1050mm) 와 외경 62”(1550
mm) 짜리의 가스켓도 무난히 절단할 수 있다. (단 22“이상 BAR는 별도 구매 품목)

작업 범위

ID (내경) / OD (외경)
① ID 2”  (50 m)
② ID 22” (550mm)
③ ID 42” (1050mm)


↔  OD 22” (550mm)
↔  OD 42” (1050mm)
↔  OD 62” (1550mm)

사 용 법

먼저 가스켓에다 11/32" 크기의 구멍을 11번 펀취(PUNCH) 로 뚫어 만든 후 그것을 절단방추 (SPINDLE)위에 올려 놓고, 구경 측정을 하여 맞춘 센타 바 (CENTER BARS)를 설계 한대로 반경에 맞추어 고정시키고, 지렛대(LEBER)를  끌어 내려서 위쪽 절단바퀴 (Top Cutting Wheel)를 내린 후, 수동용 손잡이 (CRANK)를 돌리면 계획한 대로의 완성품 가스켓이 만들어지게 된다.

기계 무게

33Kg



MODEL: GC-1550/A



이것은 수동식 M-3형에 모터를 부착하여 자동식으로  변경시킨 절단기인데, 이 기계 역시 동일한 가스켓용 물질들을 절단할 수 있다.
보통의 벤치(BENCH)나 테이블(TABLE)에 장치하여 쓸 수 있기 때문에 사용하기가 간편함. 전동 장치 모터를 쓰고, 모터 전력은 110/220V 와 50/60HZ의 두 종류가 있으며 수동식에 비해서 더 신속히 또한 다량 생산할 수 있는 장점이 있다.

GC-1550 (자동식)

사 용 법

수동식에서처럼, 절단할 가스켓을 일단 펴놓은 후, 캠 (CAM) 손잡이를 끌어 내려서 위쪽 절단바퀴(Top- Cutting
Wheel)를 절단물질에 가까이 내려놓은 후 스위치(Momentary Switch)를 손가락으로 눌러서 절단한다.
그 스위치를 놓으면 모터가 꺼짐으로 절단하는 동안 계속 누르고 있어야 한다.

무게

121Kg

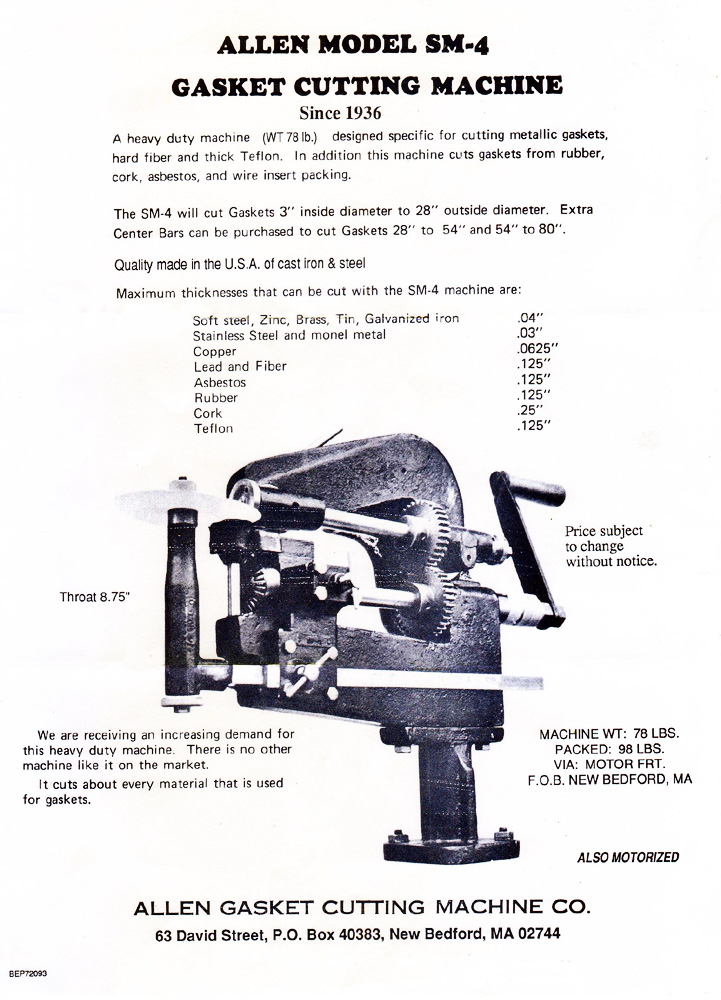

MODEL: SM4/M



SM-4형 모델기계는 매우 튼튼한 기계로서, 주철과 강철로 만들어진 최우수제품이다.
가스켓용 물질을 구별 없이 이 한대의 기계로 절단할 수 있는 편의한 사정 때문이기도 하지만, 1936년에 시작하여 오늘까지 가스켓 분야에서 전 세계를 망라하여 가장 인기 있는 기계로 인정받고 있으며, 그래서 우리는 이 기계를 자신 있게 소개하는 바이다.



SM-4 (수동식)

가스켓용 물질

이 기계는 원래 철판 가스켓과 강한 화이버(HARD FIBER),
두꺼운 테프론(TEFLON)등을 절단하기 위하여 특별히 디자인한 기계이다.
또한, 이외에 필요하다면, 부분품만 간단히 교체하여 고무, 코크(CORK), 석면 가스켓과 또, 철사를 넣어 만든 가스켓트도 절단 할 수 있다.

절단 가스켓 싸이즈

SM-4 기계는 내경이 3“ (75mm), 외경이 28” (700mm) 까지 되는 가스켓을 절단할 수 있다.
센타 바(CENTER BARS) 만 교체하여 내경 28“ 에 외경 54”(1350mm) 까지 되는 가스켓과,
또 다른 센타 바 (CENTER BARS)로는 54“ 에서 80” (2000mm) 까지의 가스켓을 만들 수 있다.

작업 범위

①  ID 3”   (   75mm)  ⇔  OD 28” (700mm)
②  ID 28” (  700mm)⇔  OD 54” (1350mm)
③  ID 54” (1350mm) ⇔  OD 80” (2000mm)

절 단 두께

SM-4 기계로 절단할 수 있는 가장 깊은 두께는 물질에 따라 다르며 아래와 같다.

재         질

최대 절단 두께 ("/mm)

 경강(Soft steel),아연(zinc),놋쇠(brass),주석 (TIN),아연철판 (Galvanized Iron)

0.04"

1.0

 Stainless Steel 과 Monel Metal

0.03"

0.76

 동 (COPPER)

0.0625"

1.58

 LEAD AND FIBER (화이버그라스가 안에 있는 것)

0.125"

3.2

 석 면  ( ASBESTOS )

0.125"

3.2

 고 무  ( RUBBER )

0.125"

3.2

 코 크  ( CORK )

0.25"

6.35

 테프론  ( TEFLON )

0.125"

3.2



MODEL: SM4/A



이것은 수동식 SM-4 기계에 1/4 H.P. 전동장치 모터를 착용하여 만든 것인데 115 V,60 HZ or 50 HZ 전력을 쓴다.
M-3 기계에서처럼, 스위치(Momentary Switch)로 전력을 통제함.
수동식에 비해서 신속하고, 대량생산을 할 수 있는 장점이 있음.


SM-4 (자동식)



PALLAS ALLAN(MADE IN U.S.A)
