PULSARLUBE-V 작동원리 |
|
MICROPROCESSOR 제어를 통한
전기분해 반응의 결과로 생성된 질소가스(N2)가 윤활실에 내장된 그리이스를
사전 SETTING한 기간동안 일정량을 지속적으로 토출하여 정확성과 신뢰성이
높고 베어링 내부에 항상 최상의 급유환경을 지속적으로 유지하게 한다.
1개월부터 최장 1년까지 1, 2, 3, 6, 12개월의 5가지
급유주기와 순간토출(FAST PURGE) MODE를 지정할 수 있다.
|
특징 |
|
대형 LCD
Display 채택 |
양호한 시인성 |
원터치
스위치 Mode |
간편한 사용 방법 |
Purge
자동차단 (1시간) |
안정성 (Safety) |
Microprocessor
제어 |
높은 정확성 및 신뢰도
|
가변 토출
방식 |
6단계 토출조정기능 |
논리회로
및 Timer 내장 |
자동 토출보정 기능 |
고품질
그리이스 사용 |
용도에 맞는 최고의 윤활성 |
미려한
디자인 |
GOOD DESIGN MARK 획득 |
|
PULSARLUBE-V 의 작동방법 |
|
정상작동 시
*제품 상단의
노란색 캡을 열고 빨간색 스위치를 누를 때 마다 다음과 같이 사용 기간이
변경되므로 원하시는 사용 기간을 간편히 설정 할 수 있습니다.
|
|
*원하시는 사용 기간이 LCD 상에 표시되면 바로 작동이 시작되므로
그 상태에서 캡을 닫고, 방수 커버를 씌운 후, 설치하여 주십시오.
주의:
옥외 및 수분 침투가 예상되는 부위에 사용 시 반드시 방수 커버를 부착하여야
합니다.
*PULSARLUBE-V를 계속 사용하시는 경우, 설치부 및 연결부
주위의 오염물을 제거한 후 설치하여 주시고 종전의 방법대로 사용 기간을
설정하십시오.
*사용 중 피스톤의 움직임과 그 위치에 따라 그리스 토출 상태를
확인할 수 있습니다. |
순간 토출(PURGE) 시 |
|
* 설치 시 또는 베어링 내부 저항이나 관로 저항으로 인해
그리스 급유가 원활하지 않을 경우에는 빠른 시간에 그리스를 배출시키는
순간 토출(PURGE) 기능을 이용하실 수 있습니다.
* 순간 토출 후에는 정상작동시와
마찬가지로 원하시는 사용 기간을 선택 하셔서 사용합니다. |

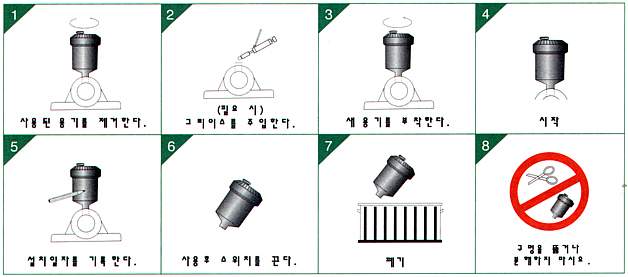

설치 방법 및 주의사항 |
|
1) PULSARLUBE-V 을 처음
사용하는 경우, 설치 시 동종의 그리스를 장입한 그리스 건을 사용하여
그리스 공급 통로를 확보하여야 합니다.
기존 사용
그리스로 인하여 공급 통로가 확보되지 않을 경우 차압으로 인한 토출
지연 등의 문제가 발생할 수 있습니다.
2) PULSARLUBE를 베어링에
설치합니다. 베어링의 그리스 니플(GREASE NIPPLE) 나사가 3/8"나사인
경우에는 직접 설치가 가능하며, 가장 편리합니다. 1/4" 또는 1/8"
나사인 경우에는 어댑터(리듀서)를 사용하여 설치합니다.
3)
현장 기술 검토를 거쳐 적절한 급유주기가 결정되면 PULSARLUBE의 작동
방법에 따라 작동시킵니다.
4) 설치 공간이 협소하여 45˚
또는 90˚로 설치하는 경우 제품과 연결부를 포함한 전체 무게가 1Kg을
넘지 말아야 하며, 이 경우 가능하면 1/4" 이하의 어댑터를 사용하지
않는 것이 좋습니다.
주의:
총 무게가 1Kg을 넘어갈 때 1/4"이하의 어댑터를 사용하여 각이
지게 설치하면 하중으로 인해 나사가 파손될 수 있습니다.
5) 설치 공간이 협소하여 원격 설치를 할 경우
1/4" 이상의 내경을 갖고 있는 튜브나 파이프를 사용하여야 하며,
총 길이가 최대 1m를 넘지 말아야 합니다.
주의: 배관의 내경이 1/4"이하인 경우 배관 저항으로
인해 급지가 잘 되지 않을 수 있습니다.
6) 원격 설치 시 배관 저항으로 인하여 토출이 지연되어 급지량이
적어지므로 이를 감안하여 적용하는 사용 기간을 줄여주어야
합니다. (6개월 → 2개월, 12개월 → 3개월)
주의: 원격 설치 시 6개월 또는 12개월로 설정하여 사용하게
되면 발생 압력이 낮고 배관 저항이 크므로급지가 지연되거나 중지될
수 있으므로 유의하시기 바랍니다.
7) 원격 설치 시에는 반드시 동종의 그리스를 배관 내부에 채워주어야
합니다.
8) 통상 베어링 1개 당 PULSARLUBE-V는 1개만 설치하여
사용합니다.
대형 베어링의 경우처럼 많은
양의 그리스가 필요한 경우에는 특수 역류방지밸브를 사용하여 베어링
1개당 2개 이상의 PULSARLUBE를 사용할 수 있습니다.
또는 베어링에 그리스 니플이 1개 이상 있는 경우 니플 당 1개씩 장착하시면
됩니다.
그렇지 않으면 통상 기존 그리스 니플의
반대 방향에 그리스 주입 통로를 새로 설치하여 부착하는 방법도 있습니다.
주의: 1개의 PULSARLUBELUBE로서
2개 이상의 베어링에 급유할 수 없습니다.
9) PULSARLUBE 는 제품별로 각기 고유번호를 가지고 있으므로 설치장소,
설치일자 및 교환일자를 기록, 보관 하고 있으면 관리하기에 편리합니다.
10) PULSARLUBE 설치 후에는 주기적으로 작동상태를 관찰하여 주십시요.
기타 설치 및 제품에 대한 보다 상세한 기술적인
사항은 폐사로 연락하여 주시기 바랍니다.
|
