PULSARLUBE M작동원리 |
|
Microprocessor로
제어되는 모터/기어세트와 수직형 흡입식 펌프 구조를 갖는
기계식 윤활유 토출 시스템으로, 1개월부터 12개월까지
5가지 급유주기를 장비 특성에 맞게 선정 사용 할 수 있습니다.
사용이 간편하고 이상유무를 쉽게 판단할 수 있는
대형 LCD 스크린을 내장하였으며, 사용 후 그리스 팩 및 베터리 팩을 교환할 수 있어 종래의 일회용 제품보다 경제적인
기계식 자동 그리스 주유기입니다.
최고
20kgf/cm2의 높은 작동압력으로
신뢰도 높은 양질의 윤활로 원가절감에 이바지 하며,기존
가스발생식 제품의 사용이 곤란한 높은 차압이 발생하는
개소 또는 원격설치시 탁월한 성능을 발휘합니다.

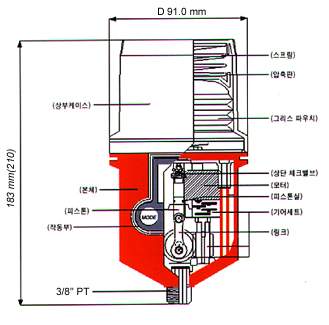

PULSARLUBE-M
( )안의
치수는 250cc 임.
|
PULSARLUBE M 특징 |
|
No |
특징 |
|
1 |
다양한 급유 주기 |
1,2,3,6,12개월의
5가지 토출주기를 One touch로 간편하게 선정,
사용 |
2 |
설정일 표시기능 |
선택한 토출
주기 및 사용 중 경과일수를 표시하여 육안
식별이 용이 |
3 |
환경 친화성 |
그리스 팩 및
배터리 팩만을 교체하여 재사용할 수 있어
환경 오염을 원천적으로 방지 |
4 |
고장 발생일
표시 기능 |
그리스 토출이
정지된 시점으로부터 경과일수를 표시하여
급유 관리 용이(토출 보존 기능) |
5 |
모터 과부하
진단기능 |
과급유 또는
관로 저항 등의 과다한 차압으로 인한 급유장애
표시 |
6 |
Test 기능 채택 |
작동확인, 급속
토출(Purging) 모터 과부하 진단 등의 다양한
용도로 사용 |
7 |
급지의 신뢰성 |
높은 작동 압력(20kgf/cm2)으로
원격설치가 용이함 |
8 |
배터리 자가
진단기능 |
배터리 용량부족
상태를 표시하여 교체 시점을 정확히 통보 |
|
PULSARLUBE M 적용사례 |
|
- 공간이 협소하여 반드시 원격설치를 해야만 되는 장소
- 높은 차압이 발생하는 곳
- 종래의 가스 발생식
제품의 사용이 곤란한 곳
- 먼지 및 분진 등의 오염으로
베어링 마모가 발생하는 곳
- 급유하기 힘든 장소
- 자주 급유하여야 하는 곳
- 장비의 가동이 중단되어야만
급유가 가능한 곳
- 수분이 많거나 산성인 환경
- Downtime 손실이 높은 곳
- 보전 비용을 감소시켜야
하는 곳
|
PULSARLUBE M 선택기준 |
|
Bearing 축
직경 |
125CC |
250CC |
급유량(CC/일) |
105 - 120mm
(4 1/8” - 4 3/4”) |
N/A |
1개월 |
8.3 |
88 -
105mm (3 1/2” - 4 1/8”) |
1개월 |
2개월 |
4.2 |
79 -
87mm (3 1/8” - 3 1/2) |
2개월 |
3개월 |
2.8 |
63 -
78mm (2 1/2 -
3”) |
3개월 |
6개월 |
1.4 |
49 -
62mm (2 / -
2 1/2”) |
6개월 |
12개월 |
0.7 |
25 -
48mm (1 -
2”) |
12개월 |
N/A |
0.3 |
NOTE: 상기 사항은 일반적인
선택기준이며,장비의 가동 조건 또는 각 베어링의 특성에
따라 달라질 수 있으며, 제품 적용시 실제 현장상황을 충분히
반영할 것을 권합니다.
자세한 사항은 토탈21로 문의하여
주십시오.
|
PULSARLUBE
M 사양 |
|
그리스
용량 |
125
or 250cc (선택) |
배터리
팩1 |
DC
4.5V (교체사용) |
작동압력 |
20kgf/cm2 |
사용온도 |
-15℃~60℃ |
급유
주기 |
1,2,3,6,12개월 |
설치
규격 |
3/8"PT |
토출량(125cc) |
0.347,
20℃ |
토출량(250cc) |
0.694,
20℃ |
전체
행정수 |
400회/125cc |
|
PULSARLUBE
M 사용그리스 |
|
MODEL |
그리스 구분(색상) |
PL1 |
다목적용 그리스(Black) |
PL2 |
고하중용 그리스(Black) |
PL3 |
고속 베어링(3,000rpm
이상) 전용그리스(Yellow) |
PL4 |
식품용 그리스(White) |
PL5 |
고온용 합성
그리스(Red) |
PL6 |
다목적용 그리스((Yellow) |
PL7 |
저온용 그리스
(Black) |
|
PULSARLUBE
M 사용개소 |
|
- 그리스를 주입하는 모든 산업용 베어링
- 시멘트
산업,광산 설비
- 공조설비(집진기,BLOWER)
- 제지,펄프
산업
- MOTORS,PUMPS,회전설비
- 석유 화학 산업
- 컨베이어, 각종 공작기계
- 식,음료 산업
- 대형빌딩
내 회전, 공조설비
- 제철 제강산업
- 자동차,
전자 산업
|
PULSARLUBE
M 의 작동 방법 |
|
먼저 배터리
팩을 제품이 투입한 후 잠금장치를 돌려 확실히 체결되었는지를
확인합니다.
전원 (POWER)버튼을
길게 누릅니다.
초기화면은 1개월 Mode와 125cc사양으로
설정되어 있습니다.
LCD화면과 적색 LED가 점멸하면서
제품의 동작을 확인할 수 있습니다.
즉시 사용하지
않을 경우에는 전원(POWER)버튼을 누르면 해제됩니다.
사용하고자
하는 그리스 팩을 제품과 체결한 후 상부 케이스를
돌려 확실히 조립합니다.
이때 Main Body펌프 내부로
에어가 혼입되지 않도록 하십시오.
설치하고자
하는 베어링의 니플(NIPPLE)을 제거하고 수동 그리스
건으로 사용그리스와 동종의 제품으로 미리 관로를
채워 주십시오.
이때 과도한 압력이 느껴진다면
그 원인을 제거해 주어야 합니다.
규격에 맞는
부품을 사용하여 제품을 부착하여 주십시오.
이때
전면의 버튼 조작부 좌,우측에 있는 Mode버튼과 125/250용량선택
버튼을 이용하여 원하는 급유주기를 간단히 선택할
수 있습니다.
선택한 사용
주기가 LCD표시창에 표시되면 바로 동작이 시작되므로
방수 커버를 씌워주십시오.
(옥외 및 수분 침투가
예상되는 부위에 사용시 반드시
방수커버를 부착하여야 합니다.)
사용 중 그리스
팩 내 남은 그리스 잔량과 LCD표시창을 이용 토출 상태를
확인할 수 있습니다.
사용이 끝난
제품은 그리스 팩과 배터리 팩을 교환하신 후 사용하시면
됩니다.
사용 그리스 종류 및 설치/만기일자는
동봉된 스티커를 이용하여 표시하여 주십시오.
|
|
