PULSARLUBE(-I/-V/-M) 사용 설명서

1 PULSARLUBE-V 의 작동방법

1) 정상 작동 시
-제품상단의 노란색 캡을 열고 빨간색 스위치를 누를때마다 다음과 같이 사용기간이 변경되므로 간편하게 원하시는 사용기간을 설정할 수 있습니다.

-원하시는 사용기간이 LCD상에 표시되면 바로 작동이 시작되므로 그 상태에서 캡을 닫고 방수커버를 씌운 후 설치하여 주십시오.
주의! 옥외 및 수분 침투가 예상되는 장소에 사용시 반드시 방수 커버를 씌워야합니다.
-PULSARLUBE-V를 계속 사용하시는 경우 :
설치부 및 연결부 주변의 오염물을 제거한 후 설치하여 주시고 종전의 방법대로 사용기간을 설정하십시오.
-사용 중 피스톤의 움직임과 그 위치에 따라 그리스 토출상태를 확인할 수 있습니다.
주의! LCD표시창은 -25℃ 이하 또는 80℃ 이상인 온도에서 문자가 사라진것처럼 보일 수도 있으나 실제 작동에는 이상이 없습니다.

2) 순간 토출(PURGE)시
-설치시 또는 베어링 내부저항이나 관로저항으로 인해 그리스 급유가 원할하지 않을 경우에는 빠른 시간에 그리스를 배출시는 순간토출(PURGE)기능을 이용하실 수 있습니다.
-순간토출 후에는 정상작동시와 마찬가지로 원하시는 사용기간을 선택하셔서 사용합니다.

2 PULSARLUBE-I 의 작동방법

1) 정상 작동 시
-제품상단의 투명캡을 열고 녹색START 스위치를 누르면 바로 작동이 시작되며 녹색LCD가 매10~15초 간격으로 점멸하여 작동중임을 나타냅니다.
-녹색 LCD가 점멸한다면 가스는 발생중이며 제품은 정상 작동중입니다.
-녹색LCD의 점멸이 확인되면 반드시 투명캡을 꼭 잠근 후 방수커버를 씌웁니다.
주의! 옥외 및 수분 침투가 예상되는 장소에 사용시 반드시 방수커버를 씌워야합니다.
-PULSARLUBE-I를 계속 사용하시는 경우 :
설치부 및 연결부 주변의 오염물을 제거한 후 설치하여 주시고 종전과 같이 녹색 START스위치만 누르시면됩니다.
사용 중 피스톤의 움직임과 그 위치에 따라 그리스 토출상태를 확인할 수 있습니다.

2) 순간 토출(PURGE)시
-제품상단의 투명캡을 열고 녹색 START스위치를 누른 후 ,빨간색 PURGE스위치를 누릅니다.
-(안전상 빨간색PURGE스위치는 잠금장치가 없으므로 계속 누르고 있어야합니다.)
빨간색 단추를 눌르고 있는 동안은 적색LCD가 계속 점등됩니다.
보통 4~5분 정도 경과하면 그리스가 토출되기 시작하며 누르고 있던 빨간색 스위치에서 손을 떼면 정상 작동상태로 전환됩니다.
주의! 그리스 토출에 소요되는 시간은 그리스 종류,주변온도 및 제품 보유기간에 따라 차이가 있을 수 있습니다.
테이프나 기타 도구를 사용하여 빨간색PURGE스위치가 눌려진 상태로 장시간 방치하지 마십시오.
빠른 가스발생으로 인한 높은 압력으로 인해 그리스가 모두 토출되거나 상부캡이 이탈될 수 있습니다.
통상 1시간내에 250cc의 그리스가 모두 토출됩니다.
주의! 순간 토출기능은 차압이 6Kg.f/c㎡이하인 경우에만 사용핳 수 있으며 차압이 6Kg.f/c㎡이상일 때에는 반드시 동종의 그리스를 채운 그리스건을 사용하여 급유 통로를 확보한 후 PULSARLUBE-V 및 PULSARLUBE-I을 사용하셔야합니다.

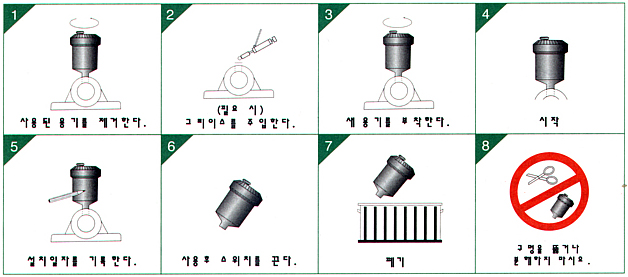

3 설치방법 및 주의사항

1) PULSARLUBE-V 또는 PULSARLUBE-I을 처음 사용하시는 경우:
설치시 동종의 그리스를 채운 그리스건을 사용하여 그리스 공급통로를 확보하여야합니다.
기존 그리스로 인하여 공급통로가 확보되지 않을 경우 차압으로 인한 토출지연 등의 문제가 발생할 수 있습니다.
주의! 기존에 사용된 그리스와 제품에 내장된 그리스간의 혼용성을 확인하셔야 할 경우 폐사로 문의 바랍니다.

2) PULSARLUBE-V 또는 PULSARLUBE-I을 베어링에 설치합니다.베어링의 그리스 니플(GREASE NIPPLE)이 3/8" 나사인 경우에는 직접 설치가 가능하며 가장 편리합니다.
1/4"또는 1/8"의 나사인 경우 어댑터(리듀서)를 사용하여 설치합니다.

3) 현장 기술 검토를 거쳐 적절한 급유주기가 결정되면 PULSARLUBE-V 또는 PULSARLUBE-I의 작동방법에 따라 작동시킵니다.

4) 설치공간이 협소하여 45˚또는 90˚로 설치하는 경우 제품과 연결부를 포함한 전체무게가 1kg을 넘지 말아야 하며 이 경우 가능하면 1/4'이하의 어댑터를 사용하지 않는 것이 좋습니다.
총무게가 1kg을 넘어갈 때 1/4'이하의 어댑터를 사용하여 각이지게 설치하면 하중으로 인해 나사가 파손될 수 있습니다.

5) 설치공간이 협소하여 원격설치를 핳 경우 1/4"이상의 내경을 갖고 있는 튜브나 파이프를 사용하여야 하며 총길이가 최대1m를 넘지 말아야합니다.
배관의 내경이 1/4"이하인 경우 배관저항으로 인해 급유가 잘 되지 않을 수도 있습니다.

6) 원격설치시 배관저항으로 인하여 토출이 지연되어 급유량이 적어지므로 이를 감안하여 설치시 사용기간을 줄여(급유량 늘려)주어야합니다.
(6개월-->3개월  6개월-->2개월)
원격설치시 6개월 또는 12개월로 설정하여 사용하게 되면 발생압력이 낮고 배관저항이 크므로 급유가 지연되거나 중지될 수 있으니 유의하시기 바랍니다.

7) 원격설치시에는 반드시 동종의 그리스를 배관내부에 채워주어야합니다.

8) 통상 베어링 1개당 PULSARLUBE-V 또는 PULSARLUBE-I는 1개만 설치하여 사요합니다.
대형베어링인 경우처럽 많은 양의 그리스가 필요한 경우에는 특수 역류방지밸브를 사용하여 베어링 1개당 2개 이상의 PULSARLUBE-V 또는 PULSARLUBE-I를 사용할 수 있습니다.
또는 베어링에 그리스 니플이 1개 이상 있는 경우 니플 1개당 1개씩 장착하시면됩니다.
그렇지 않으면 통상 기존 그리스 니플의 반대 방향에 그리스 주입통로를 새로 설치하여 부착하는 방법도 있습니다.
주의! 1개의 PULSARLUBE-V 또는 PULSARLUBE-I로  2개이상 베어링에 급유할 수 없습니다.

9) PULSARLUBE-V 또는 PULSARLUBE-I는 제품별로 각기 고유번호를 가지고 있으므로 설치장소,설치일자 및 교환일자를 기록 보관하고 있으면 관리하기에 편리합니다.

10) PULSARLUBE-V 또는 PULSARLUBE-I설치 후 주기적으로 작동상태를 관찰하여 주십시오.





PULSARLUBE-M
Micom을 이용한 전자 감응 기계식 주입기
(리필 타입)

PULSARLUBE M 의 작동 방법
  1. 먼저 배터리 팩을 제품이 투입한 후 잠금장치를 돌려 확실히 체결되었는지를 확인합니다.
  2. 전원 (POWER)버튼을 길게 누릅니다.
    초기화면은 1개월 Mode와 125cc사양으로 설정되어 있습니다.
    LCD화면과 적색 LED가 점멸하면서 제품의 동작을 확인할 수 있습니다.
    즉시 사용하지 않을 경우에는 전원(POWER)버튼을 누르면 해제됩니다.
  3. 사용하고자 하는 그리스 팩을 제품과 체결한 후 상부 케이스를 돌려 확실히 조립합니다.
    이때 Main Body펌프 내부로 에어가 혼입되지 않도록 하십시오.
  4. 설치하고자 하는 베어링의 니플(NIPPLE)을 제거하고 수동 그리스 건으로 사용그리스와 동종의 제품으로 미리 관로를 채워 주십시오.
    이때 과도한 압력이 느껴진다면 그 원인을 제거해 주어야 합니다.
  5. 규격에 맞는 부품을 사용하여 제품을 부착하여 주십시오.
    이때 전면의 버튼 조작부 좌,우측에 있는 Mode버튼과 125/250용량선택 버튼을 이용하여 원하는 급유주기를 간단히 선택할 수 있습니다.
  6. 선택한 사용 주기가 LCD표시창에 표시되면 바로 동작이 시작되므로 방수 커버를 씌워주십시오.
    (옥외 및 수분 침투가 예상되는 부위에 사용시     반드시 방수커버를 부착하여야 합니다.)
  7. 사용 중 그리스 팩 내 남은 그리스 잔량과 LCD표시창을 이용 토출 상태를 확인할 수 있습니다.
  8. 사용이 끝난 제품은 그리스 팩과 배터리 팩을 교환하신 후 사용하시면 됩니다.
    사용 그리스 종류 및 설치/만기일자는 동봉된 스티커를 이용하여 표시하여 주십시오.
